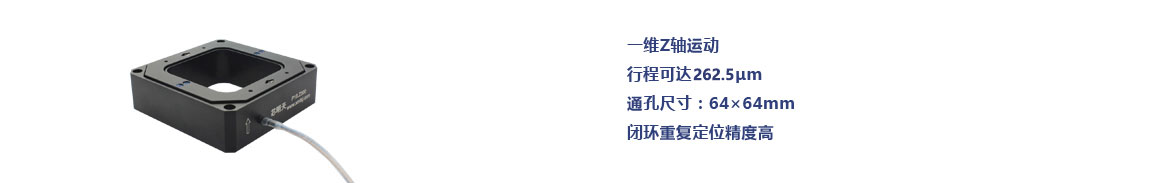

P78系列压电扫描台为一维Z轴运动平台,压电平台中心方形通孔尺寸为64×64mm,放大机构内置高性能压电陶瓷,可以实现Z轴187.5μm或262.5μm的位移行程,优异的柔性铰链导向机构具有高的定位精度,适用于需要大行程精密定位的应用领域。
P78.Z300为一维Z轴压电扫描台,中心具有通孔,扫描范围可达262.5μm,闭环扫描台精度更高,直线运动无偏航。
产品特点
一维Z向运动 |
行程可达262.5μm |
承载可达0.5kg |
通孔直径:64×64mm |
亚纳米级分辨率 |
开环、闭环可选 |
闭环重复定位精度高 |
真空版本可选 |

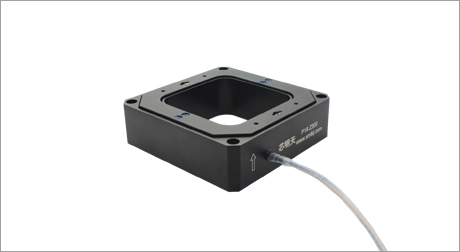

外观形状 |
产品运动示意图 |
台体采用机构放大式驱动设计,行程范围大 |
大通孔、大位移、高分辨、高精度
P78.Z300压电扫描台,采用机构放大设计原理,可以实现Z轴262.5μm的位移行程。优异的柔性铰链导向机构 采用有限元分析进行优化实现纳米级的分辨率、毫秒级的响应 时间。 |

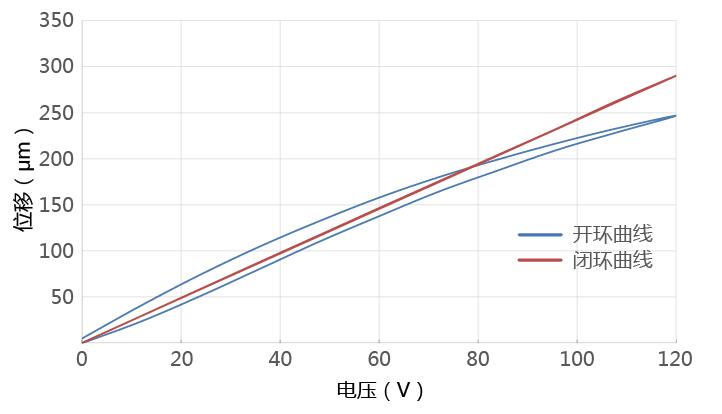

闭环重复定位精度高 P78.Z300压电扫描台满幅值262.5μm的闭环重复定位精度为 0.05%。 |
产品应用
AFM |
移相器 |
精密定位 |
光学捕获 |
扫描显微 |
半导体测试 |
表面检测 |
光学计量 |
光学显微成像 |
SPM扫描显微 |
掩模/晶圆定位 |
生物技术 |
P78系列产品
P78系列压电扫描台包含187.5μm与262.5μm两种运动行程的种规格型号。
|
|
|
||
|
|
|
技术参数 | ||||
型号 |
尾缀S-闭环 |
P78.Z300S |
P78.Z300K |
单位 |
尾缀K-开环 |
||||
运动自由度 |
Z |
Z |
|
|
驱动控制 |
1路驱动,1路传感 |
1路驱动 |
|
|
标称行程范围(0~120V) |
210 |
210 |
µm±10% |
|
行程范围(0~150V) |
262.5 |
262.5 |
µm±10% |
|
传感器类型 |
SGS |
- |
|
|
通孔尺寸 |
64×64 |
64×64 |
mm |
|
分辨率 |
7 |
2.5 |
nm,typ. |
|
闭环线性度 |
0.15 |
- |
%F.S. |
|
闭环重复定位精度 |
0.1 |
- |
%F.S. |
|
俯仰/偏航/滚动 |
<30 |
<30 |
µrad |
|
机械性能 |
||||
运动方向推/拉力 |
30/5 |
30/5 |
N |
|
运动方向刚度 |
0.15 |
0.15 |
N/µm±20% |
|
空载谐振频率 |
200 |
200 |
Hz±20% |
|
空载阶跃时间 |
50 |
6.4 |
ms±20% |
|
承载能力 |
0.5 |
0.5 |
Kg |
|
驱动性能 |
||||
静电容量 |
14.4 |
14.4 |
μF±20% |
|
其他 |
||||
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
材质 |
铝 |
铝 |
|
|
外形尺寸(长×宽×高) |
100×100×30 |
100×100×30 |
mm |
|
重量 |
340 |
340 |
g±5% |
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
传感/电压连接器*** |
LEMO |
LEMO |
** 可定制低温版本及高真空版本。
***连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
注:以上参数是采用E00/E01系列压电控制器测得,Max.驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
|
|
