P15.XY100S/K-B1 压电纳米定位台为二维 XY 向运动压 电平台,具有超薄的外形,可进行每轴 100μm 范围内的纳米级 位置调整,可选配应变式闭环传感器。
产品特点
二维 XY 向运动 |
行程达 100μm/ 轴 |
承载力达 500g |
超薄尺寸 |
可安装真空吸盘 |
|
|
|
产品应用
表面检测 |
显微成像 |
激光技术 |
半导体加工与测试 |
技术参数 | |||
型号 |
P15.XY100S-B1 |
P15.XY100K-B1 |
单位 |
运动自由度 |
XY |
XY |
|
驱动控制 |
2路驱动,2路传感 |
2路驱动 |
|
标称行程范围(0~120V) |
80/轴 |
80/轴 |
μm±10% |

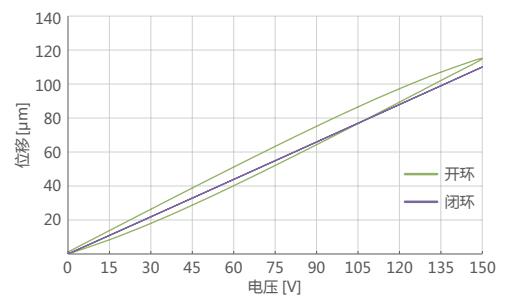

行程范围(0~150V) |
100/轴 |
100/轴 |
μm±10% |
传感器类型 |
SGS |
- |
|
闭/开环分辨率 |
3 |
1 |
nm |

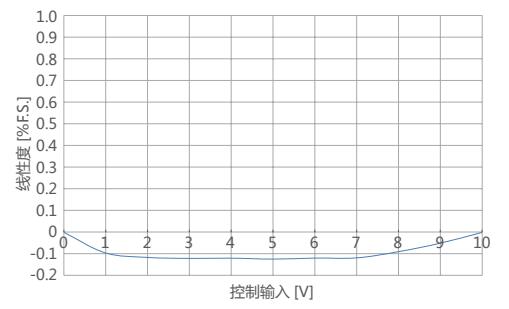

闭环线性度 |
0.15 |
- |
%F.S. |
闭环重复定位精度 |
0.05 |
- |
%F.S. |
俯仰/滚动/偏航 |
≤10 |
≤10 |
μrad |
空载谐振频率 |
490 |
490 |
Hz±20% |
闭/开环空载阶跃时间 |
50 |
20 |
ms±20% |
承载能力 |
500 |
500 |
g |
静电容量 |
14.5 |
14.5 |
μF±10% |
台体材料 |
铝 |
铝 |
|
重量 |
730 |
730 |
g±5% |
电缆长度 |
1.5 |
1.5 |
m±10mm |
注:以上参数是采用E00/E01系列压电控制器测得。最大驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在 0~120V。
|
|
应用案例
笼式结构 |
低温真空 |
纳米压印 |
超分辨率显微成像 |
红外超分辨率成像 |
激光直写 |
提高CCD分辨率 |
干涉测量 |
显微镜探针校准 |
纳米光刻 |
