定制工业化小体积压电控制器，适用于光学检测！

更新时间：2021-02-20 14:59:31点击次数：2148次

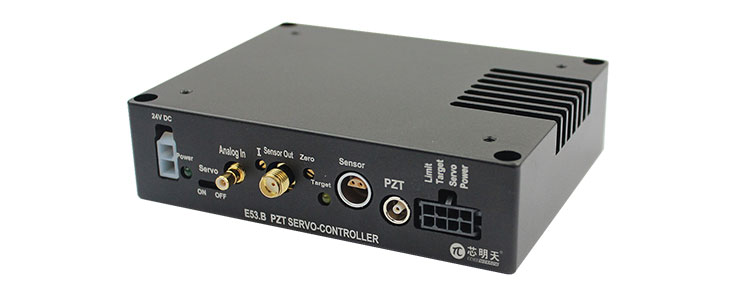

芯明天E53.B1S-K1是一款小体积、低功耗、高带宽、低纹波噪声的单通道闭环压电控制器，通过优化传感伺服模块提高控制的精度与稳定性，可靠的抗干扰设计保证了控制器的高频响应速度，该控制器专为工业应用而设计，可用于驱动压电陶瓷促动器等容性负载。定制型接口，更适于工业应用。

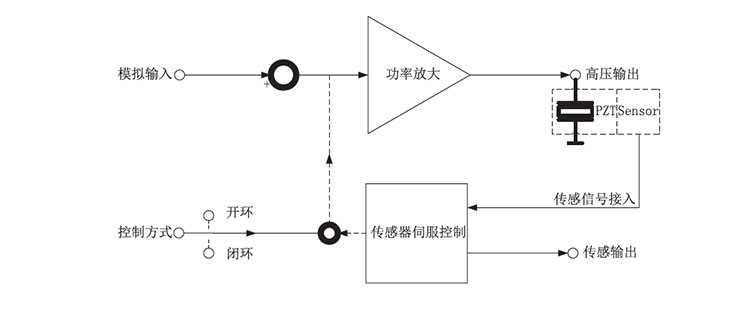

驱动原理

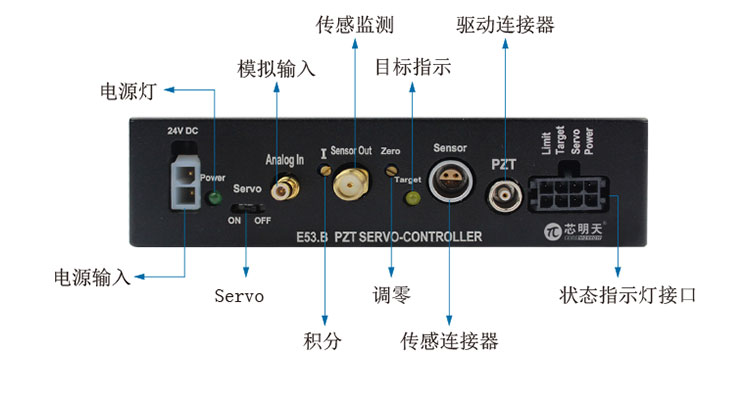

面板介绍




技术参数


型号：E53.B1S-K1
通道数：1
模拟输入范围：0~10V
输出电压范围：0~120V（可选0~150V）
峰值电流：1A
平均电流：60mA
放大器带宽：10kHz
纹波：10mVpp（加载2.2μF）
PZT连接器：LEMO单芯
控制输入连接器：SMB连接器
传感器类型：SGS
伺服特性模拟：P-I+带阻+低通
Sensor连接器：LEMO四芯
传感输出连接器：SMA连接器
工作温度范围：0~50°C
输出短路电流：60mA
过流指示：输出平均电流超过60mA则过流指示灯亮
静态功耗：<4W
尺寸（长×高×深）：105×27.5×81.5mm
重量：0.28kg
供电电压：24V(20~30V) DC1.5A(36W)

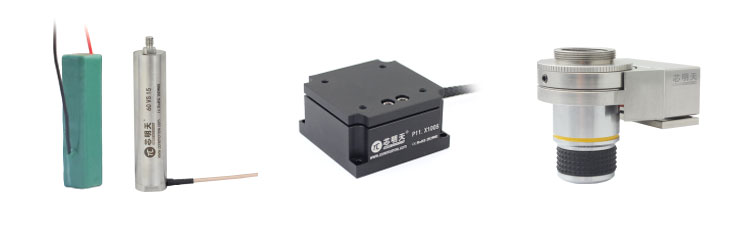

驱动压电类产品


E53.B1S-K1压电控制器输出电压、频率可调，用于驱动控制以压电陶瓷为驱动源的压电纳米定位产品，如压电促动器、压电纳米定位台、压电物镜定位器等，适用于干涉移相等光学检测设备。


针对压电纳米定位产品的不同应用，对压电控制器会有不同的参数要求。芯明天具有多种标准压电陶瓷控制器，可针对科研、实验、工业等不同应用提供合适的解决方案。同时，我们也提供压电陶瓷控制器的定制服务，根据具体使用的要求，定制输出电压、频率、功率、体积等参数。
