机构放大式压电促动器 (A型)当前位置:产品首页 >> 机构放大式促动器>>机构放大式压电促动器 (A型)
  • 产品介绍
  • 应用
  • 价格及周期
  • 意见反馈

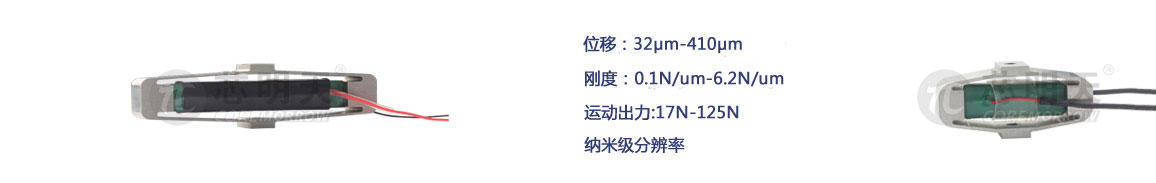

机构放大式压电促动器是通过机械放大结构,将预载的低压压电陶瓷叠堆产生的位移,进行放大输出的促动器。


机构放大式促动器内部由低压或高压压电叠堆陶瓷驱动,椭圆形机械结构作为加载于叠堆陶瓷的预紧力,并对压电叠堆陶瓷的位移进行机械放大、输出。通过特殊设计及建模分析,这种弯曲型机械张力框起到放大及预紧的作用,并对压电叠堆陶瓷的预紧力进行优化,在动态使用时,可确保陶瓷长的使用寿命及好的性能。


产品特点


 Z向膨胀/上升

 位移可达410μm

 多种型号可选

 超快响应速度

 高谐振频率







安装简便

机构放大式促动器具有机械安装接口,用户安装方便。

动态操作

对于动态条件,要求系统能够产生或处理较大的加速度,促动器就需要具有快的反应及可靠性,芯明天机构放大式促动器内部采用高性能压电叠堆陶瓷,具有高谐振频率、快响应速度、高可靠性、高稳定性等特点。 另外,在动态使用时,考虑加载情况。

可定制

P06系列机构放大式促动器,可接受尺寸、参数等定制,例如将两个P06促动器进行并联,以获得大位移,或进行夹取、开关操作等。

机构形式

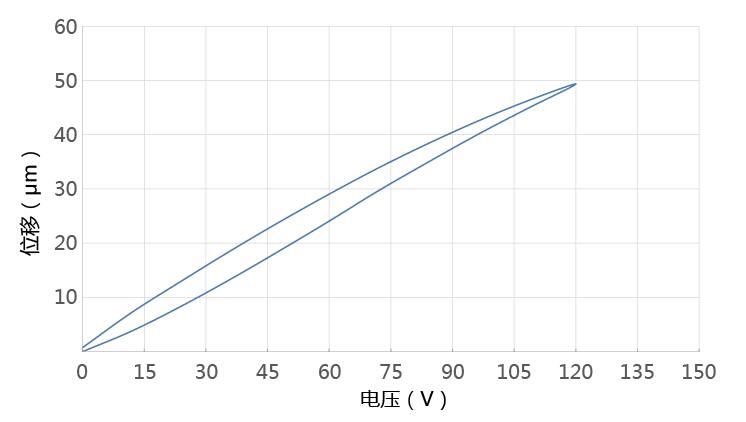

位移与电压曲线

供货周期

2~3周发货

Z向形变位移/力、优化的椭圆机构

压电叠堆陶瓷沿着主轴即长轴方向产生形变位移,而椭圆形机械结构沿着短轴方向将位移进行放大输出,即机构放大压电促动器利用机构放大原理将压电陶瓷横向伸长位移放大到轴向位移输出。椭圆形机械结构的材料一般为钢,它对压电叠堆陶瓷除了提供优化预紧力外,也对叠堆陶瓷起到保护作用,使其免于承受拉力,拉力对压电叠堆陶瓷会产生不可逆甚至致命的损坏。机构放大式促动器产生的力与位移要大于直驱式促动器或其他双晶式压电陶瓷片。


产品应用


视光学:

 探针扫描

 光学透镜的定位

 光开关

 微扫描

 晶片测试

 天文学

 聚焦定位

 激光腔调谐

 光纤的耦合和形变

 FBG(光纤布拉格光栅)的形变

 斩波器

 干涉仪

 PDP晶体切割

 调制器等





机械学:

 光纤拉伸

 工具定位

 取放工具

 金刚石车削

 椭圆活塞加工

 阻尼

 动态控制

 新一代超声波或声波振动

 NDT

 器件疲劳度监测





流体学:

 比例阀

 泵

 测流技术

 喷墨技术

 注射器

 液滴发生器



    技术参数

型号

Max./标称位移
[μm]±15%*

运动方向出力
[N]

刚度
[N/um]±20%

静电容量
[μF]±20%

空载谐振频率
[Hz]

曲线图下载

参数表下载

Step

40A5

41/32

125

6.2

1.8

4100


60A5

66/48

80

1.7

1.8

2700


100A5

101/80

120

2.1

3.6

1900

/

100A7

100/80

148

1.2

7.2

2000

/


19071

100/80

500

5

10.8

1600

/


150A5

157/120

65

0.7

3.6

1300

/

200A5

217/160

40

0.4

3.6

800

/

400A5

410/320

27

0.1

3.6

500

/

*标称行程是在0~120V的驱动电压下的位移行程,Max.驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。

    40A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    60A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    100A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
   100A7尺寸图 (点击图片可放大查看)
点击图片可放大查看

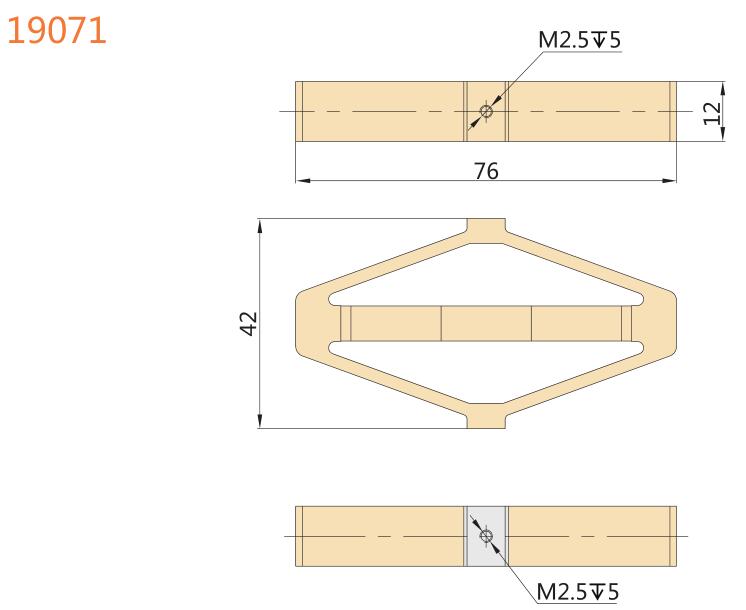

    19071尺寸图 (点击图片可放大查看)
点击图片可放大查看
    150A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    200A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    400A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、三维图、使用说明书下载
Auto CAD PDF
使用说明书/Manual


应用案例-减振抑振实验装置



该主动减振实验装置使用芯明天压电纤维片、机构放大式促动器及压电控制器等产品。

各部件功能如下:

压电纤维片:作为传感器,采集振动信号,并以电荷形式反馈输出,电荷量的大小与振动强度及频率成正比。可配备芯明天电荷放大器,将压电纤维片产生的电荷进行放大输出。

压电控制器:作为压电促动器的驱动源,当压电纤维片检测到振动并反馈后,通过压电控制器对压电促动器施加电压,施加的电压大小及频率以控制压电促动器的形变量及形变频率。

压电促动器接收到来自压电控制器的电压信号后,产生与电压成比例的位移或力,抵消所产生的震动。

在该减振装置中,可选用多个压电纤维片传感器,同时进行多点的震动检测,也可选择多个压电促动器,实现多点的抑振,使抑振效果更快、更稳。


陶瓷转接头

氧化铝转接头

金属转接头

促动器柔性转接头



钨钢垫片

热稳定散热片

促动器与平台转接座

促动器测试支架



粘镜片胶水

P34 镜片转接架

P32/ P33 镜片转接架

P32/P33 镜片转接座



P22 测试支架

P32/P33 测试支架

P34 测试支架

P31/P54 测试支架



BNC转LEMO

BNC转鱼夹

单芯LEMO座转鱼夹

单芯LEMO线



BNC连接头转鱼夹

LEMO 连接器

测试支架

磁力表座
