S51.ZT2S/K-C1系列压电偏摆台是一款定制型压电偏摆台，可产生θx、θy两轴偏转及Z向直线运动，中心具有大型通孔，适用透射光等应用。

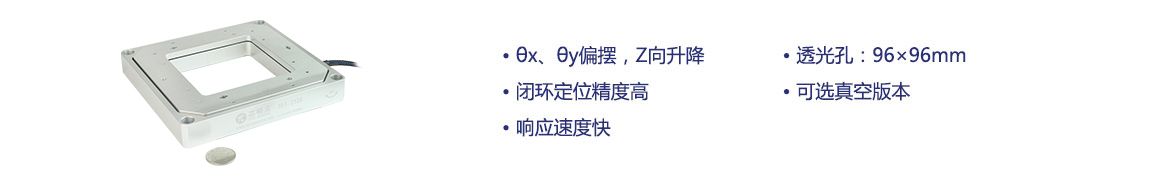

产品特点
|
|
|
|
|
|
|
|
|
|
产品应用
|
|
|
|
|
|
|
|
|
| 技术参数 | |||
|
型号 |
S51.ZT2S-C1 |
S51.ZT2K-C1 |
单位 |
|
运动自由度 |
θx、θy、Z |
θx、θy、Z |
|
|
驱动控制 |
3路驱动，3路传感 |
3路驱动 |
|
|
标称直线行程范围（0 ~120V） |
192 |
192 |
μm±20% |
|
直线行程范围（0 ~150V） |
240 |
240 |
μm±20% |
|
标称偏摆角度（0 ~120V） |
±1.6/轴 |
±1.6/轴 |
mrad±20% |
|
偏摆角度（0~150V） |
±2/轴 |
±2/轴 |
mrad±20% |
|
传感器类型 |
SGS |
- |
|
|
Z向闭/开环分辨率 |
7 |
2 |
nm |
|
θx、θy闭/开环分辨率 |
0.15 |
0.06 |
μrad |
|
Z闭环线性度 |
0.3 |
- |
%F.S. |
|
θx、θy闭环线性度 |
0.3 |
- |
%F.S. |
|
Z重复定位精度 |
0.3 |
- |
%F.S. |
|
θx、θy重复定位精度 |
0.1 |
- |
%F.S. |
|
空载谐振频率 |
160 |
160 |
Hz±20% |
|
最大承载 |
1.5 |
1.5 |
kg |
|
静电容量 |
21.6/轴 |
21.6/轴 |
μF±20% |
|
材质 |
钢、铝 |
钢、铝 |
|
|
重量 |
1070 |
1070 |
g±5% |
应用案例
|
晶圆表面检测
|
